【模型】一篇入门之-LeNet卷积神经网络

作者 : 老饼 发表日期 : 2023-07-28 10:50:05 更新日期 : 2024-10-31 07:22:52
本站原创文章,转载请说明来自《老饼讲解-深度学习》www.bbbdata.com



LeNet是最早的卷积神经网络之一,由Yann LeCun等人在1998年提出,用于手写数字的识别

本文讲解LeNet卷积神经网络的模型结构,以及每一层的详细计算方法,并展示LeNet-5的代码实现

通过本文,可以快速了解LeNet神经网络是什么,它的具体结构以及计算过程是什么,并掌握LeNet的代码实现





   01. LeNet-5卷积神经网络是什么




本节对LeNet-5的网络结构进行简单描述,快速了解LeNet-5是什么




     LeNet卷积神经网络是什么


LeNet是由Yann LeCun在1998年提出的一种用于解决手写数字的识别问题的CNN卷积神经网络
 LeNet原文地址:《Gradient-based learning applied to document recognition

    LeNet-5结构简介
LeNet是一系列模型,但核心模型就是LeNet-5,一般所说LeNet指的就是LeNet-5
在原文中,LeNet-5用于解决手写数字的识别,输入手写数字图片(28×28),输出所属数字类别

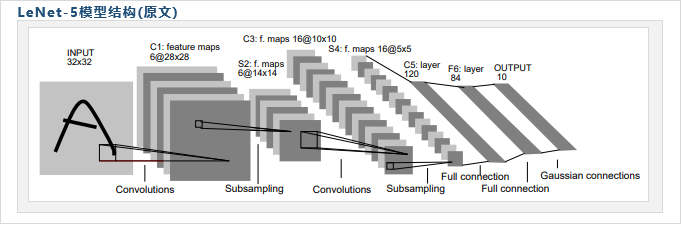

 LeNet-5原文中提供的网络结构示图如下:

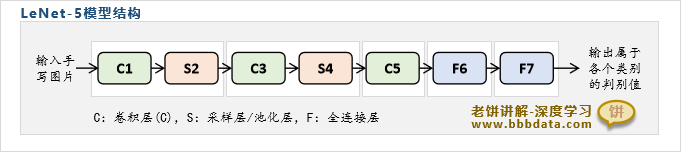

 原文的结构图较难理解,不妨看简化后的结构,如下:

如图所示,LeNet一共有7层, 包含3个卷积层(C),2个采样层/池化层(S),和2个全连接层(F)
也可以将它看作[C1,S2]+[C3,S4]+[C5]+F6+F7的结构,这样则是五大层
其中前三大层由卷积和池化组成,用于特征提取,而后两个全连接层则用于拟合输出








   02. LeNet-5结构详述





本节介绍LeNet-5各层的结构及运算细节





    LeNet-5的详细运算流程


LeNet-5的输入:28×28×1的图片(手写数字)
LeNet-5的输入:图片所属类别的判别值向量
   一、LeNet-C1层
 C1的输入:C1是卷积层,它的输入是28×28×1的图片
 C1的运算:C1利用6个5×5×1的卷积核进行卷积,填充为2,步幅为1
              卷积后的输出则为6个(28+4-5+1)×(28+4-5+1)=28×28的FeatureMap
 C1的输出:28×28×6的特征映射图

二、LeNet-S2层
 S2的输入:S2是采样层(池化层),它的输入是C1的输出,即28×28×6的特征映射图
 S2的运算S2的运算包括池化与激活两个步骤

1. 池化:采用Size为2×2,步幅为2的池化窗口对输入进行均值池化
                                                     原文这里是采样层,类似于池化,但它是将窗口所有值相加,再乘以一个系数,并加上阈值
                       原文是希望不同通道用不同系数,使得输出通道有些是高频信息,有些是低频信息
池化后为6个(28/2)×(28/2)=14×14的特征映射图

                  2. 激活:将池化后的结果使用Sigmoid函数进行激活
 S2的输出:14×14×6的特征映射图

 三、LeNet-C3层
 C3的输入:C3是卷积层,它的输入是S2的输出,即14×14×6的特征映射图

C3与S2的连接方式C3与S2的连接方式较为特殊,采用非完全连接方式

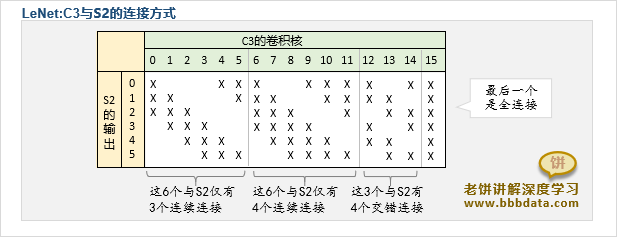

            C3共有16个5×5×1的卷积核,C3与S2的连接方式详细如下:

       总的来说,共有四种连接类型
    👉1.前6个只连续连接三组
    👉2.后6个只连续连接4组
    👉3.再之后的3三个只连接不连续的4组
    👉4.最后一个是全连接
                 备注:这样的连接在生物意义上理解为尽量充分地从不同角度、不同粒度地观察S2

C3的运算C3使用16个5×5×1的卷积核进行卷积,填充为0,步幅为1
                                   卷积后的输出则为16个[(14+4-5)/1+1]×[(14+4-5)/1+1]=10×10的特征映射图
 C3的输出:10×10×16的特征映射图

四、LeNet-S4层
 S4的输入:S4是采样层(池化层),它的输入是C3的输出,即10×10×16的特征映射图

S4的运算S4采用Size为2×2,步幅为2的池化窗口对输入进行均值池化
                                 与S2类似,原文这里是采样层,即将窗口所有值相加,再乘以一个系数,并加上阈值
    池化后为[10/2]×[10/2]=5×5的特征映射图
 S4的输出:5×5×16的特征映射图

五、LeNet-C5层
 C5的输入:C5是卷积层,它的输入是S4层的输出,即5×5×16的特征映射图

C5的运算:C5使用120个5×5×16的卷积核进行卷积,填充为0步幅为1
  卷积后的输出则为1×1×120的特征映射图
 C5的输出:1×1×120的特征映射图

六、LeNet-F6层
 F6的输入:F6是全连接层,它的输入是S4层的输出展平后的向量,即120×1向量
F6的运算:
F6是传统神经网络的运算方法,激活函数使用tanh
 F6的计算具体如下:

     其中:
       X:120*1的输入向量
     W:权重,84×120的矩阵
     b:阈值,84×1的列向量
    tanh:双曲正切函数
    y:F6层的输出

 F6的输出:
84×1的列向量

七、LeNet-F7层
              F7的输入:F7是最后的输出层,它是全连接层,它的输入是F6层的输出,即84×1的列向量
               F7的运算:有多少个类别,F7就有多少个神经元,F7与F6全连接,用RBF函数作为激活函数
               F7的计算公式如下:

              其中,是F7的第i个输出

是F6层第j个神经元与F7第i个神经元的权重

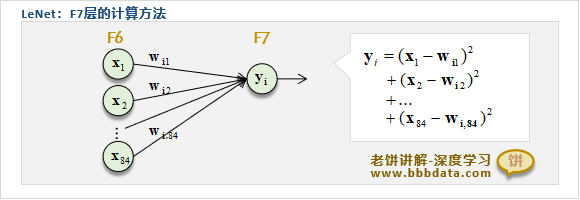

    F7的计算示图如下,简单来说,就是F6的输出与W的欧基里得距离:


F7的输出:
类别个数*1的列向量
 F7层的意义如下:
不妨记F6与F7第i个神经元相连的84个权重记为
     的意义实际是代表第i个类别的坐标,F6的输出与的距离越近,则输出就越小
最终对比F7的所有输出值,如果第k个输出值最小,就判为第k类
 注意,F6与F7的连接权重是根据背景意义精心设计的,设计完后可以在训练中调整,也可以不调整





      Lenet-5的运算流程图总览

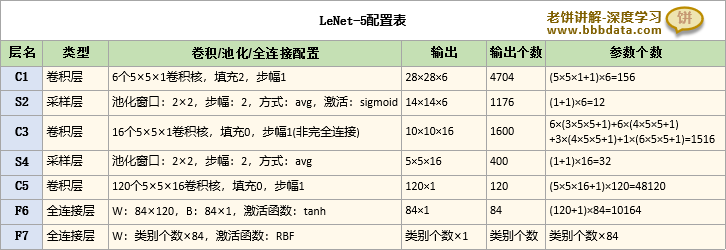

Lenet-5各层的参数配置如下:

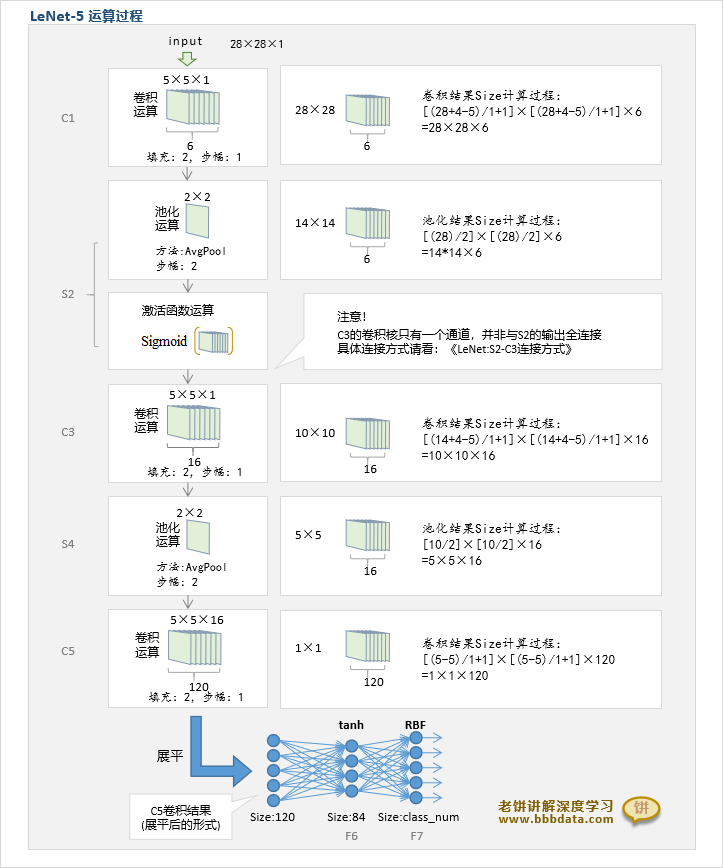

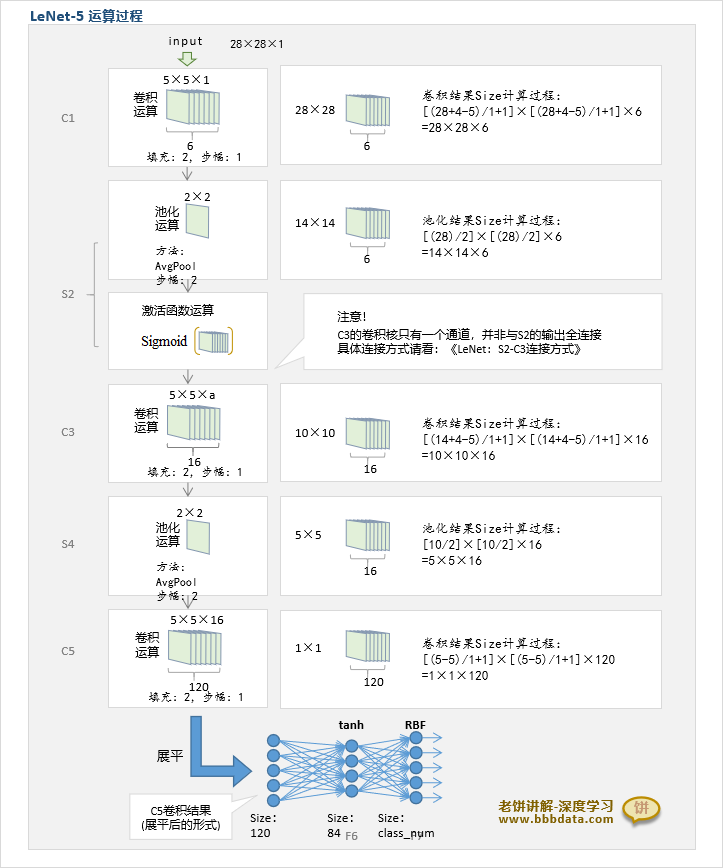

 为方便理解,笔者整理出LeNet-5各层结构的处理流程图,如下:

结合上图与第二节的描述进行理解,就可以非常细节与具体地理解LeNet-5的结构与计算方法








        03. LeNet代码实现





本节讲解LeNet-5的具体代码实现





      LeNet-5-代码实现


一般很少会再按LeNet-5原文的网络结构去复现LeNet-5,笔者认为有三个原因:
1.F7层使用的是RBF函数,并且F7的权重需要根据具体业务背景精心设计,所以难以复现
  2.LeNet-5是一个初代的卷积神经网络,有些细节技术方面在后来并没有太多价值,强行实现也没有太大好处
 例如池化层加权重、C3的非完全连接与F7的RBF激活函数等等,都已经被淘汰了,强行实现没有太大价值

总的来说,知道LeNet就好了,初学者不要太纠结一定要按原文去复现,对学习、实际使用都没有太大的价值
下面按现在的流行思想,对LeNet-5的配置略作修改,不完全严谨地实现LeNet

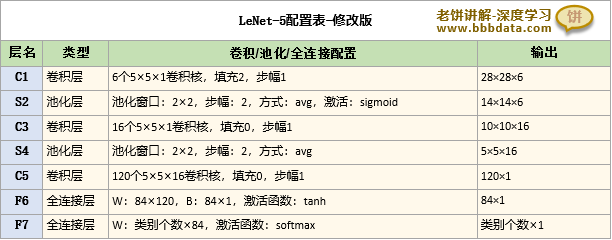

修改后的LeNet配置如下

 LeNet具体代码如下:
import torch
from   torch import nn
from   torch.utils.data   import DataLoader
import torchvision
import numpy as np

#--------------------模型结构--------------------------------------------
# 卷积神经网络的结构
class ConvNet(nn.Module):
    def __init__(self,in_channel,num_classes):
        super(ConvNet, self).__init__()
        self.nn_stack=nn.Sequential(
            #--------------C1层-------------------
            nn.Conv2d(in_channel,6, kernel_size=5,stride=1,padding=2),
            nn.AvgPool2d(kernel_size=2,stride=2),
            nn.Sigmoid(),
            # 输出14*14
            #--------------C2层-------------------
            nn.Conv2d(6,16, kernel_size=5,stride=1,padding=0),
            nn.AvgPool2d(kernel_size=2,stride=2),
            # 输出7*7
            #--------------C3层-------------------
            nn.Conv2d(16,120,kernel_size=5,stride=1,padding=0),
            # 输出1*1*80
            #--------------全连接层F4----------
            nn.Flatten(),          # 对C3的结果进行展平
            nn.Linear(120, 84),
            nn.Tanh(),
            #--------------全连接层F5----------
            nn.Linear(84, num_classes)
            )
    def forward(self, x):
        p = self.nn_stack(x)
        return p

#-----------------------模型训练---------------------------------------
# 参数初始化函数
def init_param(model):
    # 初始化权重阈值
    param_list = list(model.named_parameters())                                            # 将模型的参数提取为列表
    for i in range(len(param_list)):                                                       # 逐个初始化权重、阈值
        is_weight = i%2==0                                                                 # 如果i是偶数,就是权重参数,i是奇数就是阈值参数
        if is_weight:
            torch.nn.init.normal_(param_list[i][1],mean=0,std=0.01)                        # 对于权重,以N(0,0.01)进行随机初始化
        else:
           torch.nn.init.constant_(param_list[i][1],val=0)                                 # 阈值初始化为0

# 训练函数
def train(dataloader,valLoader,model,epochs,goal,device):
    for epoch in range(epochs):
        err_num  = 0                                                                       # 本次epoch评估错误的样本
        eval_num = 0                                                                       # 本次epoch已评估的样本
        print('-----------当前epoch:',str(epoch),'----------------')
        for batch, (imgs, labels) in enumerate(dataloader):
		    # -----训练模型-----
            x, y = imgs.to(device), labels.to(device)                                      # 将数据发送到设备
            optimizer.zero_grad()                                                          # 将优化器里的参数梯度清空
            py   = model(x)                                                                # 计算模型的预测值
            loss = lossFun(py, y)                                                          # 计算损失函数值
            loss.backward()                                                                # 更新参数的梯度
            optimizer.step()                                                               # 更新参数
			# ----计算错误率----
            idx      = torch.argmax(py,axis=1)                                             # 模型的预测类别
            eval_num = eval_num + len(idx)                                                 # 更新本次epoch已评估的样本
            err_num  = err_num +sum(y != idx)                                              # 更新本次epoch评估错误的样本
            if(batch%10==0):                                                               # 每10批打印一次结果
                print('err_rate:',err_num/eval_num)                                        # 打印错误率
        # -----------验证数据误差---------------------------
        model.eval()                                                                       # 将模型调整为评估状态
        val_acc_rate = calAcc(model,valLoader,device)                                      # 计算验证数据集的准确率
        model.train()                                                                      # 将模型调整回训练状态
        print("验证数据的准确率:",val_acc_rate)                                            # 打印准确率
        if((err_num/eval_num)<=goal):                                                      # 检查退出条件
            break
    print('训练步数',str(epoch),',最终训练误差',str(err_num/eval_num))

# 计算数据集的准确率
def calAcc(model,dataLoader,device):
    py = np.empty(0)                                                                       # 初始化预测结果
    y  = np.empty(0)                                                                       # 初始化真实结果
    for batch, (imgs, labels) in enumerate(dataLoader):                                    # 逐批预测
        cur_py =  model(imgs.to(device))                                                   # 计算网络的输出
        cur_py = torch.argmax(cur_py,axis=1)                                               # 将最大者作为预测结果
        py     = np.hstack((py,cur_py.detach().cpu().numpy()))                             # 记录本批预测的y
        y      = np.hstack((y,labels))                                                     # 记录本批真实的y
    acc_rate = sum(y==py)/len(y)                                                           # 计算测试样本的准确率
    return acc_rate

#--------------------------主流程脚本----------------------------------------------
#-------------------加载数据--------------------------------
train_data = torchvision.datasets.MNIST(
    root       = 'D:\pytorch\data'                                                         # 路径,如果路径有,就直接从路径中加载,如果没有,就联网获取
    ,train     = True                                                                      # 获取训练数据
    ,transform = torchvision.transforms.ToTensor()                                         # 转换为tensor数据
    ,download  = True                                                                      # 是否下载,选为True,就下载到root下面
    ,target_transform= None)
val_data = torchvision.datasets.MNIST(
    root       = 'D:\pytorch\data'                                                         # 路径,如果路径有,就直接从路径中加载,如果没有,就联网获取
    ,train     = False                                                                     # 获取测试数据
    ,transform = torchvision.transforms.ToTensor()                                         # 转换为tensor数据
    ,download  = True                                                                      # 是否下载,选为True,就下载到root下面
    ,target_transform= None)

#-------------------模型训练--------------------------------
trainLoader = DataLoader(train_data, batch_size=100, shuffle=True)                        # 将数据装载到DataLoader
valLoader   = DataLoader(val_data  , batch_size=100)                                       # 将验证数据装载到DataLoader
device      = torch.device('cuda' if torch.cuda.is_available() else 'cpu')                 # 设置训练设备
model       = ConvNet(in_channel =1,num_classes=10).to(device)                             # 初始化模型,并发送到设备
lossFun     = torch.nn.CrossEntropyLoss()                                                  # 定义损失函数为交叉熵损失函数
optimizer   = torch.optim.SGD(model.parameters(), lr=0.01,momentum =0.9)  # 初始化优化器
train(trainLoader,valLoader,model,1000,0.01,device)                                        # 训练模型,训练100步,错误低于1%时停止训练

# -----------模型效果评估---------------------------
model.eval()                                                                               # 将模型切换到评估状态(屏蔽Dropout)
train_acc_rate = calAcc(model,trainLoader,device)                                          # 计算训练数据集的准确率
print("训练数据的准确率:",train_acc_rate)                                                  # 打印准确率
val_acc_rate = calAcc(model,valLoader,device)                                              # 计算验证数据集的准确率
print("验证数据的准确率:",val_acc_rate)                                                    # 打印准确率

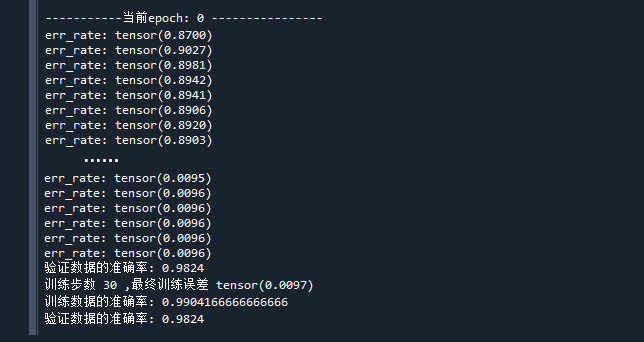

运行结果如下:

在训练了30个epoch之后,误差下降到0.01,终止训练
可见,LeNet在解决手写字识别上是有效的
